四大催化劑共同推進，無線充電行業迎來拐點

除了蘋果三星引領潮流外，手機等消費電子無線充電場景已經形成，無線充電標準逐漸融合以及無線充電技術逐漸成熟，這四大因素將共同催化手機無線充電行業迎來拐點。

手機等消費電子無線充電場景已經形成。除了宜家的臺燈底座、星巴克的吧臺、全家便利店可為手機無線充電。

據AppleInsider 報道，2017 年底蘋果新發布了一份支持文檔，列出了提供有兼容iPhone 8 的無線充電器的汽車品牌，包括奧迪、寶馬、克萊斯勒、福特、本田、梅賽德斯-奔馳、標致雪鐵龍、豐田、大眾和沃爾沃等。

此外，蔚來汽車最新發布的ES8 也搭載了WPC Qi 無線充電功能，可為蘋果、三星等旗艦機型進行充電。

無線充電標準逐漸融合，從三足鼎立到兩強格局。

目前市場上主流無線充電路線有電磁感應方式、磁共振方式、無線電波方式、電磁耦合方式等，最常用的是電磁感應方式和磁共振方式。當前手機上應用最多的是磁感應和磁共振，但微波方式可能是面向未來世界的無線充電方式。

▲磁感應無線充電

▲磁共振無線充電

▲主流無線充電的方式對比

預計到2024 年，無線充電市場規模達150 億美元。

據IHS 數據，2016 年全球無線充電接收端產品出貨超過2 億件，其中與智能手機相關的接收端出貨超過1.6 億件，超過8000 萬件無線充電發射端與其配售。預計2017 年將有3.25 億無線充電產品，其中智能手機約有3 億，而其無線充電功能都用到了Qi 技術。

另外，發射端約有0.75 億規模。預計到2020 年，無線充電接收端出貨量將突破10 億件，發射端在2021 年也將達約5 億件的規模。

根據IHS的預測，全球無線充電市場規模將從2015 年的17 億美元增長至2024 年的150 億美元，年復合增長率達到27%。

▲全球無線充電市場規模（億美元）

產業鏈逐漸成熟，國內廠商切入線圈磁材模組

無線充電分為發射端和接收端，發射端包括芯片、振蕩器、功率放大器、線圈、PCB、被動器件、電子變壓器、結構件等。接收端又可以分成芯片和模組兩個大部分。

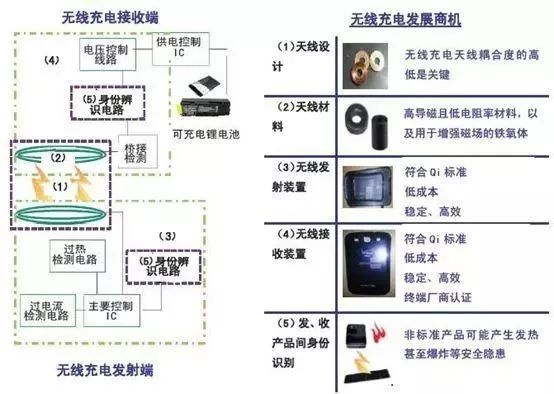

▲無線充電接收端模組構成

無線充電產業鏈主要包括方案設計、電源芯片、磁性材料、傳輸線圈、模組制造。

電源芯片、磁性材料以及傳輸線圈是整個無線充電產品最為關鍵的三大零部件，不管是技術含量還是產品附加值都相對較高。而相比之下，模組制造環節的技術含量相對較低，與其他電子零部件的制造工藝相差不大，國內廠商在這一環節向來具有優勢，能夠快速切入。

▲無線充電產業鏈競爭格局（2017）

無線充電產業主要的利潤中心是方案設計公司和電源管理芯片廠商。其中方案設計公司利潤占比達到了32%，電源管理芯片公司利潤占比達到了28%，磁性材料公司利潤占比達到了20%，傳輸線圈公司利潤占比為14%，而模組制造廠商的利潤占比只有6%。

如果以發射端和接收端來計算的話，那么利潤則主要在于發射端，發射端的利潤占比超過60%，而接收端利潤占比只有30%左右。

▲無線充電產業鏈受益環節

充電線圈：發射端單線圈到多線圈，接收端FPC 到密繞

無線充電的接收端和發射端都需要充電線圈，接收端對體積要求更明顯，發射端對功率和散熱考慮更多。接收端線圈分為FPC 和銅線繞線圈，其中FPC 相對更薄、尺寸更小，但是功率低，而銅線繞線方案產品尺寸則要大一些，不過其可以實現更高的功率，充電效率也更高。

發射端線圈層數有單層和多層之分，線圈又有單線圈和多線圈之分，而磁體主要有軟磁體和永磁體兩種。通過是采用磁吸的方案提高對準精度，再通過增大線全尺寸和數量來提高無線充電的覆蓋范圍。

磁性材料：柔軟超薄鐵氧體or 納米晶

無線充電器主要用到的磁性材料有：釹鐵硼永磁體、NiZn 鐵氧體薄磁片、MnZn 鐵氧體薄磁片、柔性鐵氧體磁片；用軟磁鐵氧體材料制作的各種隔磁片作為無線充電技術的主要部件，在無線充電設備中起增高感應磁場和屏蔽線圈干擾的作用。

無線充電器對軟磁鐵氧體材料機能和產品尺寸、可靠性等要求較高，接收端對其要求更高。

按照接受端放置方式，無線充電發射端分為固定位置型、單線圈自由位置型和多線圈自由位置型，這些發射端對鐵氧體產品的要求不盡相同。

▲隔磁片的作用

除了鐵氧體外，鐵基非晶和納米晶也可用于無線充電。

MnZn 鐵氧體和鐵基非晶和納米晶都可以用于發射端或者接收端，而NiZn 鐵氧體只適用于接收端。鐵基非晶和納米晶的磁導率、充電效率要高于鐵氧體，而且可以做到柔軟超薄，在未來無線充電中應用潛力大。

此外，磁性材料在無線充電中還有可能充當定位功能，也就是磁吸式感應無線充電。比如Apple watch 的充電頭和手表里面各有一個小磁塊，小磁鐵的目的主要是為了定位，讓充電器和手表能夠更準確的對準。

▲ apple watch充電頭

磁性材料以日本TDK、村田、Murawa、Amotech、太陽誘電等實力突出， 國內橫店東磁、信維通信、順絡電子等相對較強。橫店東磁、TDK 是蘋果新機無線充電功能中的鐵氧體流延片的供應商。而三星是業內首家采用納米晶作為屏蔽材料的企業，是日立和德國企業供貨。

模組制造：發射端壁壘較低，接收端考驗設計

由于發射端（充電板）尺寸和材料不受限制，壁壘很低，能做的廠商很多。發射端模組制造的技術含量和附加值相對較低，是最容易切入的環節，立訊精密、信維通信、碩貝德、順絡電子及多家代工廠都可以完成。

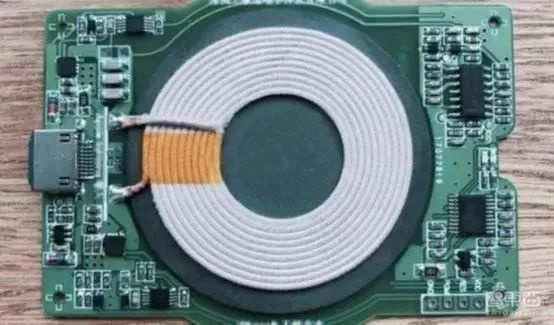

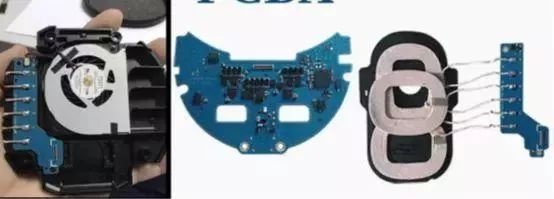

▲無線充電發射端模組

在智能手機輕薄化的趨勢下，手機內部空間越來越小，零部件集成度越來越高，對手機零部件廠商的設計以及集成制造水平都提出了更高的要求。接收端模組要求體積小、集成度高，設計時要兼顧手機內部電磁兼容，還要考慮手機外殼設計，因此設計和制造難度較大。在接收端模組制造方面，立訊精密、信維通信具備集成優勢。

三星S7、S8 接收端為“NFC+MST 支付+無線充電”三合一無線充電模組， 可同時實現無線充電和三星pay 的功能，而三星pay 采用的是NFC/MST 兩種通訊交易技術。
